Vibrationsdæmpning af ventilatoraggregater – reducer støj og vibrationer

Ventilatoranlæg er nødvendige for ventilation, luftkvalitet og stabil drift i boliger, kontorer, skoler, restauranter, butikker, lagre, værksteder, industrilokaler og større ejendomme. Når installationen ikke er korrekt afstivet, kan det samme system derimod skabe forstyrrende støj, vibrationer og strukturstøj. Problemerne mærkes ofte som en dæmpet brummen, en pulserende lyd eller en mekanisk summen, der spredes via gulv, vægge, loft, kanaler, stativer og fastgørelser.

Det vigtige er først og fremmest at skelne mellem de forskellige lydveje. Luftbåren støj stammer fra motorer, ventilatorhjul, luftstrømme, kanaltilslutninger og åbninger, hvor støj kan sive ud. Strukturelle lyde opstår, når vibrationer fra aggregatet overføres ind i bygningens konstruktion. Lyden kan da høres i tilstødende rum, kontorer, hotelværelser, klasseværelser eller boliger, selvom selve ventilatoraggregatet står i et separat teknikrum eller ventilationsrum.

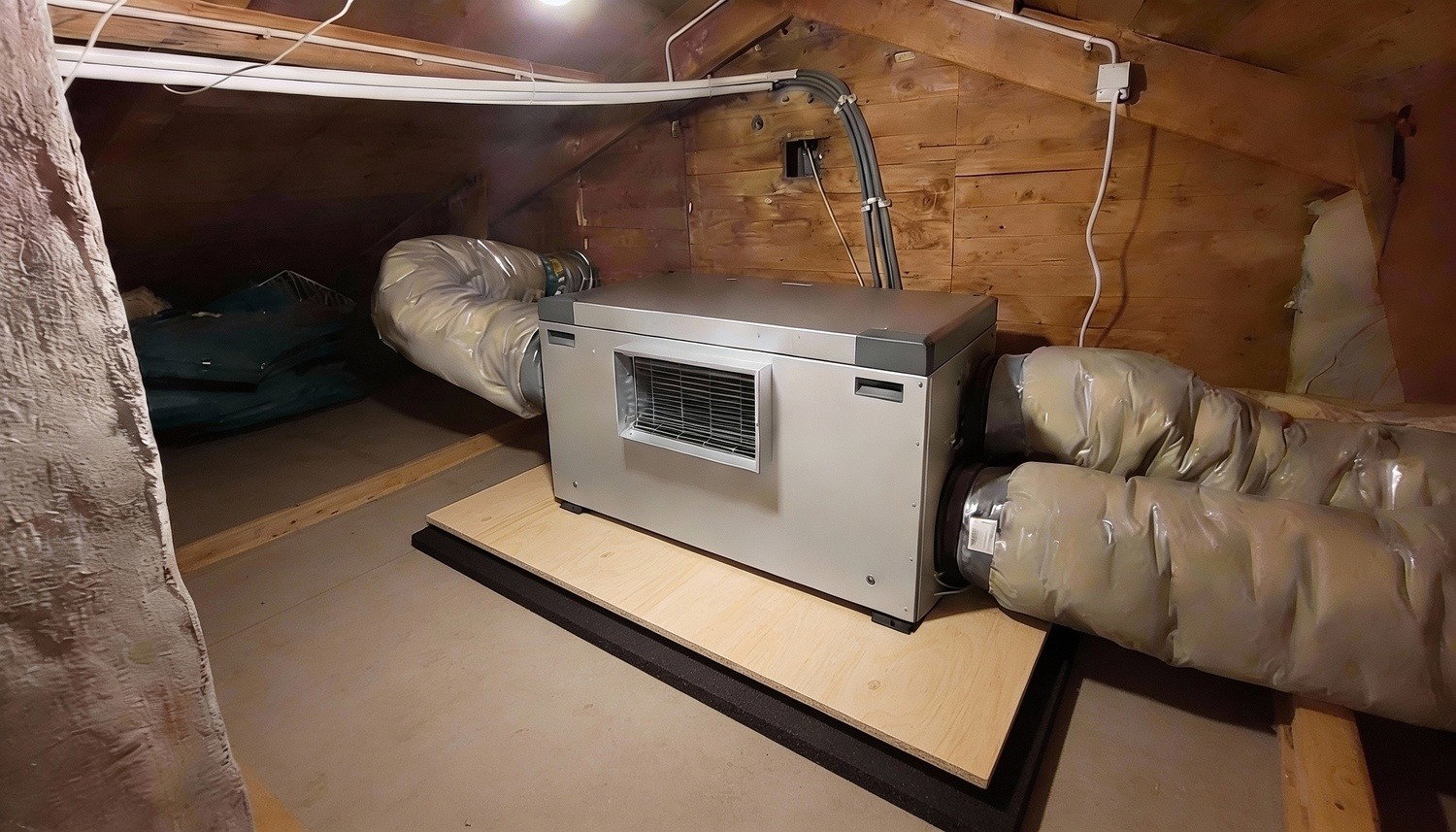

FTX-aggregater i boliger og kontorer kan for eksempel forårsage både motorstøj, kanalbåret støj og vibrationer via ophæng eller vægmontering. Friskluftventilatorer i badeværelser, køkkener og ejendomsventilation kan forårsage en jævn susende lyd eller vibrationer, hvis de er fastmonteret. Loftventilatorer kan overføre bevægelser direkte til loftkonstruktionen, mens kanalventilatorer og procesventilatorer ofte spreder lyd langs kanalnettet, gennemføringer og fastgørelser.

Vibrationsdæmpning handler derfor om at reducere overførslen af bevægelser fra ventilatorenheden til bygningen. Dette kan gøres ved hjælp af vibrationsdæmpende mellemlag, elastiske materialer, punktvis vibrationsdæmpning, korrekt placering og afkobling fra hårde kontaktflader. SilentDirect Polaric, SilentDirect Neo og SilentDirect Seal er relevante løsninger, hvor vibrationer, resonanser og strukturstøj skal reduceres. Ved tungere maskiner kan vibrationsdæmpere under udstyret være en vigtig del af løsningen.

Hvis lyden også spredes gennem luften, åbninger, døre, vægge eller kanalgennemføringer, er der behov for lydisolering og tætning som supplement. SilentDirect MLV er velegnet, når luftbåren lyd skal dæmpes med ekstra masse, mens SilentDirect Seal kan bruges til at tætne sprækker og afbryde små lydlækager. I teknikrum med hårde overflader kan lydabsorption på vægge, loft eller omkring ventilationsrør desuden reducere efterklang og hårde refleksioner inde i selve rummet.

En effektiv løsning bygger altså sjældent på en enkelt foranstaltning. Start med at identificere, om lyden spredes via luften, konstruktionen eller kanalsystemet. Derefter kan den rigtige kombination vælges: vibrationsdæmpning til strukturstøj, tætning mod lydlækager, lydisolering mod luftbåren støj og lydabsorption for at gøre teknikrummet mindre hårdt og ekkoende. På den måde kan støj fra ventilatoraggregater reduceres uden at ventilationsfunktionen forringes.

Fordelene ved vibrationsdæmpning, lydisolering og lydabsorbering af ventilatoraggregater

Mindre strukturstøj i bygningen
Vibrationsdæmpning mindsker overførslen af bevægelser fra ventilatoraggregater, stativer og fastgørelser til gulv, vægge, loft og kanalsystem.

Lavere opfattet støj i tilstødende rum
Når vibrationer og luftbåren støj dæmpes ved kilden, mindskes risikoen for, at brummende lyde spredes til boliger, kontorer, klasseværelser og mødelokaler.

Bedre kontrol over lavfrekvente lyde
Ventilatoraggregater kan skabe en dump og pulserende støj. Med den rette afkobling forstærkes disse vibrationer ikke så let af bygningens konstruktion.

Tættere installation med færre lydlækager
Tætning omkring luger, døre, gennemføringer og kanaltilslutninger mindsker små åbninger, hvor luftbåren lyd ellers kan sive videre.

Mere behageligt lydmiljø i teknikrum
Lydabsorbering på vægge, lofter eller omkring ventilationsrør kan mindske efterklang og hårde refleksioner i rum, hvor maskinstøj ellers kastes frem og tilbage mellem hårde overflader.

Bedre forudsætninger for velfungerende ventilation
Ved at dæmpe vibrationer uden at blokere luftstrømme kan lydproblemerne håndteres, samtidig med at ventilationssystemets funktion bevares.

Tydeligere fejlfinding og mere målrettede foranstaltninger
Når luftbåren støj, strukturstøj og kanalbåren støj adskilles, bliver det lettere at vælge det rigtige produkt og undgå foranstaltninger, der ikke løser hovedproblemet.

Højere komfort i støjfølsomme miljøer
Mindre vibrationer og lavere støjniveau kan give bedre arbejdsro, bedre søvn og et mere professionelt miljø i bygninger, hvor ventilationen er i drift i lange perioder.

Trin for trin: Sådan dæmper, lydisolerer og lydabsorberer du ventilatoraggregater effektivt

Trin 1: Kortlæg, hvordan lyden spredes

Start med at lytte både i ventilationsrummet og i de tilstødende rum. Kontroller, om lyden primært opleves som brummende vibrationer, susende luftlyd, mekanisk motorstøj eller efterklang i selve rummet. Strukturstøj opleves ofte som en dæmpet lyd i vægge, gulv eller loft, mens luftbåren lyd lettere siver igennem sprækker, åbninger og utætte gennemføringer.

Gennemgå aggregatets kontaktpunkter: underlag, stativ, vægbeslag, loftsbeslag, kanaltilslutninger, luger, døre og gennemføringer. Marker, hvor der er faste forbindelser mellem ventilatoraggregatet og bygningens konstruktion. Det er ofte her, vibrationerne først skal dæmpes.

Trin 2: Afkobl aggregatet fra hårde underlag

Hvis ventilatorenheden står direkte på et hårdt gulv eller et stift stativ, bør vibrationsoverførslen reduceres, inden der iværksættes andre foranstaltninger. Ved punktbelastning under maskiner og udstyr kan vibrationsdæmperen Dampio PRO 100x100x23 mm – høj belastning 750 kg anvendes, hvor belastning, underlag og installation passer. Formålet er at reducere den mekaniske forbindelse mellem aggregatet og bygningen.

På overflader, hvor vibrationer skal dæmpes, eller hvor tynde materialer risikerer at resonere , kan lydisoleringsmåtten SilentDirect Polaric være relevant. Den anvendes som en del af en lydisolerende og vibrationsdæmpende løsning, hvor strukturstøj, resonanser og mekanisk støj skal håndteres tæt på kilden.

Trin 3: Dæmp vibrationer ved stativer, fastgørelser og tilslutninger

Kontroller stativer, konsoller, skruesamlinger og fastgørelser til væg eller loft. Hårde metalkontakter kan overføre vibrationer, især fra loftventilatorer, kanalventilatorer og større ventilationsanlæg. Hvor der er behov for elastiske mellemlag eller lokal dæmpning, kan Lydisolering – SilentDirect Neo anvendes til at reducere vibrationer, resonanser og mekanisk støj.

Ved mindre kontaktpunkter, åbninger eller detaljer, hvor der er behov for både tætning og dæmpning, kan Tætningsliste til vinduer og døre – SilentDirect Seal 20 meter anvendes til at reducere lydlækage og hård kontakt. Tætning erstatter ikke vibrationsdæmpning under tunge anlæg, men den er vigtig der, hvor små sprækker og stive samlinger bidrager til lydspredning.

Trin 4: Tæt lydlækager omkring luger, døre og gennemføringer

Luftbåren støj fra ventilatormotorer og luftstrømme kan sive ud gennem serviceåbninger, utætte døre, rørgennemføringer og kanalgennemføringer. Gå metodisk rundt i anlægget og tæt spalter, hvor lyd kan trænge igennem. Tætningsliste til vinduer og døre – SilentDirect Seal 20 meter er velegnet, når du ønsker at forbedre tætningen omkring døre, luger og mindre åbninger.

Hvis en dørbund udgør en tydelig lydvej, kan tætningslister til dørbunden – SilentDirect Seal Door – overvejes som supplerende tætning. Tæthed er særligt vigtig i teknikrum tæt på kontorer, boliger, hotelværelser eller klasseværelser, hvor selv små lydlækager kan opleves som forstyrrende.

Trin 5: Dæmp luftbåren støj med lydisolerende materiale

Hvis støjen spredes gennem vægge, luger, skærme eller indbyggede elementer, er der behov for lydisolering, ikke blot lydabsorption. Lydisolering – SilentDirect MLV er relevant, hvor luftbåren støj skal dæmpes med et tungere lydisolerende lag. Det kan anvendes som en del af en gennemtænkt konstruktion, hvor masse, tæthed og afkobling virker sammen.

I maskinnære miljøer kan lydisolering – SilentDirect Egg anvendes, hvor mekanisk støj og en vis dæmpning skal håndteres i en praktisk løsning. Til større støjkilder eller afskærmning kan lyddæmpende støjskærm – SilentDirect Sound Barrier 2,48 m være relevant, når støj skal afskærmes i et krævende miljø.

Trin 6: Håndtering af støj fra ventilationsrør og kanalsystemer

Kanalventilatorer, loftventilatorer og FTX-aggregater kan sprede støj langs kanalsystemet. Kontroller, om kanalerne er fastgjort solidt i vægge, lofter eller stativer, og om vibrationer kan overføres via ophæng eller gennemføringer. Hvor ventilationsrør og cirkulære installationer bidrager til støj i rummet, kan lydabsorberende materiale til ventilationsrør – SilentDirect Air 40 cm bred – anvendes til at dæmpe støj omkring rør og installationer.

Suppler med tætning omkring gennemføringer, så luftbåren støj ikke siver ud gennem små åbninger. Hvis kanalerne er fast forbundet med bygningen, bør ophæng og tilslutninger også gennemgås, da vibrationer ellers kan fortsætte forbi selve aggregatet.

Trin 7: Reducer efterklang i ventilationsrum og teknikrum

I teknikrum med hårde overflader kan lyden fra ventilatoraggregater opleves stærkere, da beton, plade, fliser og andre hårde overflader reflekterer lyden. Lydabsorption løser ikke strukturstøj, men den kan reducere efterklang og hårde refleksioner i det samme rum. Start gerne med loftoverflader, hvis rummet har meget hårde overflader.

Lydabsorption til loft – PES ceiling er velegnet, når du ønsker at reducere efterklang fra loftoverflader. På vægge kan Lydabsorption til væg – PES wall bruges til at dæmpe refleksioner tæt på anlæg, gangarealer og hårde vægpartier. I industrielle miljøer kan Loftabsorbent til industri – PES Ceiling Industry og Vægabsorbent til industri – PES Wall Industry være relevante alternativer.

Trin 8: Kontroller resultatet og juster foranstaltningerne

Når foranstaltningerne er monteret, bør installationen afprøves under normal drift. Lyt både i ventilationsrummet og i tilstødende rum. Hvis lyden stadig er dæmpet og spredes gennem bygningen, er der behov for større fokus på vibrationsdæmpning og afkobling. Hvis lyden primært høres gennem døre, luger eller vægge, er der behov for bedre tætning og lydisolering.

En veludført løsning kombinerer ofte flere niveauer: vibrationsdæmpning under og omkring aggregatet, tætning af lydlækager, lydisolering dér, hvor luftbåren støj passerer, samt lydabsorption i teknikrummet for at reducere efterklang. På den måde kan støj fra ventilatoraggregater reduceres uden at ventilationssystemets funktion forringes.

Vidste du, at…

Et ventilatoraggregat kan opleves som forstyrrende, selv når støjniveauet ikke føles særlig højt i selve teknikrummet. Årsagen er, at vibrationer kan brede sig gennem bygningens skel og optræde som en dæmpet brummende lyd i et helt andet rum.

FTX-aggregater kan skabe flere lydveje på samme tid, da de håndterer både fraværs- og tilluft. Lyden kan derfor spredes via aggregatet, kanalsystemet, ophænget og gennemføringerne, hvis installationen ikke er tætnet og frikoblet.

Lydabsorption og vibrationsdæmpning har forskellige formål. Lydabsorption mindsker efterklang i det samme rum, mens vibrationsdæmpning mindsker bevægelser, der ellers kan blive til strukturstøj i gulve, vægge og lofter.

Små, hårde kontaktpunkter kan have stor betydning. En skrue, en konsol, en kanalgennemføring eller en luge, der ligger i direkte kontakt med konstruktionen, kan undertiden overføre flere vibrationer, end man umiddelbart skulle tro.

Produkter, der er velegnede til vibrationsdæmpning, lydisolering og lydabsorbering af ventilatoraggregater

Ventilatoraggregater kan forårsage flere forskellige typer støjproblemer på samme tid. Derfor skal produktvalget tilpasses alt efter, om problemet er vibrationer, strukturstøj, luftbåren støj, støjlækage eller efterklang i selve teknikrummet. Produkterne nedenfor passer som forskellige komponenter i en samlet løsning, hvor aggregater, kanalsystemer, fastgørelser, luger og hårde rumoverflader vurderes samlet.

Vibrationsdæmper Dampio PRO 100x100x23 mm – høj belastning 750 kg
Dette produkt er velegnet, når du ønsker at reducere punktvis vibrationsoverførsel under maskiner, aggregater og teknisk udstyr, hvor belastningen og underlaget kræver en kraftigere vibrationsdæmper.

Dæmpemåtte til lydisolering – SilentDirect Polaric
Dette produkt er velegnet, når du ønsker at reducere vibrationer, resonanser og mekanisk støj på overflader tæt på ventilatoraggregater, stativer, indbyggede enheder eller konstruktioner, der risikerer at videreføre strukturstøj.

Støjdæmpning – SilentDirect Neo
Dette produkt er velegnet, når du ønsker at dæmpe vibrationer og mekanisk støj ved overflader tæt på maskiner, kontaktdele eller installationer, hvor resonanser skal reduceres.

Tætningsliste til vinduer og døre – SilentDirect Seal 20 meter
Dette produkt er velegnet, når du ønsker at tætne sprækker omkring døre, luger, gennemføringer og andre åbninger, hvor luftbåren støj fra ventilationsrum eller aggregater kan sive videre.

Tætningsliste til dørbund – SilentDirect Seal Door
Dette produkt er velegnet, når du ønsker at reducere lydudslip under døre til teknikrum, ventilatorrum eller andre rum, hvor ventilatorstøj ellers trænger ud i tilstødende omgivelser.

Støjsisolering – SilentDirect MLV
Dette produkt er velegnet, når du ønsker at dæmpe luftbåren støj med et tykkere lydisolerende lag i en konstruktion, en luge, en afskærmning eller en anden overflade, hvor der er behov for masse.

Støjsisolering – SilentDirect Egg
Dette produkt er velegnet, når du ønsker at arbejde med dæmpning tæt på maskiner, mekanisk støj og visse konstruktioner, hvor både lydisolering og dæmpning skal kombineres.

Lydabsorption og lydisolering – SilentDirect Neo-rulle
Dette produkt er velegnet, når du ønsker at behandle større overflader, hvor mekanisk støj, vibrationer og en vis dæmpning skal håndteres i en mere sammenhængende installation.

Lydabsorberende og lydisolerende - SilentDirect Egg-rulle
Dette produkt er velegnet, når du ønsker at arbejde med et rulleprodukt i maskinnære miljøer, hvor kombineret lydisolering, vibrationsdæmpning og en vis lydabsorption er relevant.

Støjdæmpende støjskærm – SilentDirect Sound Barrier 2,48 m
Dette produkt er velegnet, når du ønsker at afskærme støj fra teknisk udstyr eller skabe et mere afgrænset lydmiljø omkring forstyrrende installationer.

Lydabsorberende materiale til ventilationsrør – SilentDirect Air 40 cm bred
Dette produkt er velegnet, når du ønsker at reducere støj omkring ventilationsrør og cirkulære installationer i ventilationsrum, teknikrum eller andre miljøer med synlige kanalsystemer.

Lydabsorption til loft – PES ceiling
Dette produkt er velegnet, når du ønsker at reducere efterklang og hårde lydrefleksioner fra loftoverflader i teknikrum, ventilatorrum eller andre rum med hårde materialer.

Lydabsorbering til væg – PES wall
Dette produkt er velegnet, når du ønsker at forbedre lydmiljøet i samme rum ved at reducere refleksioner fra hårde vægoverflader tæt på ventilatoranlæg og installationer.

Loftabsorber til industrien – PES Ceiling Industry
Dette produkt er velegnet, når du ønsker at lydabsorbere større eller mere krævende tekniske miljøer, industrilokaler og rum tæt på maskiner med hårde loftoverflader.

Vægabsorber til industrien – PES Wall Industry
Dette produkt er velegnet, når du ønsker at reducere efterklang på vægge i industrien, på lagre, i værksteder eller teknikrum, hvor ventilator- og maskinstøj reflekteres mellem hårde overflader.

Lydabsorbering til nedhængt loft – PES til bærende loftkonstruktioner
Dette produkt er velegnet, når du ønsker at reducere efterklang i lokaler med nedhængt loft eller bærende loft, hvor ventilationsstøj spredes i et hårdt og åbent rum.
